TeleKOOIgabeln mit Zinkenverstellung für wechselnde Palettenformate
Europaletten, breite Sonderpaletten und unterschiedliche Lasttiefen stellen verschiedene Anforderungen an einen Gabelstapler. Wer die passende Ausstattung für einen Kunden auswählt, sollte deshalb auch Gabellänge und Gabelabstand betrachten. TeleKOOIgabeln mit hydraulischer Zinkenverstellung verbinden beide Anpassungen in einer Kombination. Welche Ausführung passt, ergibt sich aus den Ladungsträgern und dem tatsächlichen Einsatz.
Gabellänge und Gabelabstand vom Fahrerplatz aus anpassen
TeleKOOIgabeln lassen sich hydraulisch ein- und ausfahren. Damit kann der Fahrer die Gabellänge an unterschiedliche Lasttiefen anpassen oder zusätzliche Gabellänge nutzen. Die Zinkenverstellung verändert den Abstand zwischen den Gabelzinken passend zu den Einfahröffnungen und der erforderlichen Unterstützung der Last.
Beide Funktionen lassen sich vom Fahrerplatz aus bedienen. Für diese Anpassungen entfällt das manuelle Verschieben der Gabelzinken ebenso wie das Anbringen und Abnehmen separater Gabelverlängerungen. Wo Ladungsträger häufig wechseln, kann das Unterbrechungen reduzieren und körperliche Arbeit erleichtern.
Deshalb lohnt sich ein Blick auf einen typischen Arbeitstag:
- Welche Paletten wechseln sich ab?
- Wie oft werden die Gabeln angepasst?
- Und bei welchen Aufgaben reicht die vorhandene Gabellänge nicht aus?
Den Verstellbereich auf die Ladungsträger abstimmen
Ein wichtiges Auswahlkriterium ist der benötigte Gabelabstand. Für viele Anwendungen genügt eine Verstellung innerhalb der Rahmenbreite. Breitere Paletten oder Langgut können einen Öffnungsbereich über den Rahmen hinaus erfordern. Griptech bietet dafür unter anderem diese Kombinationen:
ZVR – robuste Wellenführung
Die ZVR ist speziell für die Kombination mit Teleskopgabeln konzipiert. Ihre robuste Wellenführung ermöglicht die Verstellung des Gabelabstands innerhalb der Rahmenbreite. Die Schläuche der TeleKOOIgabeln sind flach und geschützt am oberen Rahmen verlegt.
FPX – gute Durchsicht mit geschützten Verstellzylindern
Auch die FPX verstellt die Gabeln innerhalb der Rahmenbreite. Ihre Integra-Führung verbindet eine stabile Doppelführung mit Verstellzylindern, die geschützt in den oberen Führungsprofilen liegen. Die Konstruktion bietet eine gute Durchsicht auf den Arbeitsbereich.
FPN – größerer Verstellbereich für breite Lasten
Für breitere Paletten oder Langgut kann ein Gabelabstand über die Rahmenbreite hinaus erforderlich sein. Diesen Verstellbereich bietet die FPN. Ihre Verstellzylinder sind ebenfalls geschützt in die Integra-Führung integriert.
Mehr Paletten pro Fahrt bewegen
Für Kunden mit hohem Palettenumschlag ist die Mehrfachpalettengabel DVV in Kombination mit TeleKOOIgabeln eine weitere Option. Je nach Ausführung lassen sich mehrere Paletten nebeneinander und hintereinander aufnehmen.
Damit kann Ihr Kunde mehr Paletten pro Fahrt bewegen und die Zahl der erforderlichen Transportfahrten reduzieren. Die Kombination ist beispielsweise für Betriebe interessant, die regelmäßig größere Palettenmengen bei der Lkw-Be- und Entladung umschlagen.
Integra schützt die Hydraulik und unterstützt die Durchsicht
Die Integra-Führung von FPX, FPN und DVV integriert die Verstellzylinder in die Führungskonstruktion und schützt sie dort. Bei der FPX liegen die Zylinder in den oberen Omega-Führungsprofilen; bei der FPN übernehmen sie zugleich die Funktion der Gleitarme.
Die Konstruktionen sind auf gute Durchsicht und ein geringes Vorbaumaß ausgelegt. Welche Sicht im Einsatz tatsächlich vorhanden ist, hängt zusätzlich vom Hubgerüst, der Last und weiteren Ausstattungen ab.
Den Nutzen am Arbeitsablauf prüfen
Beobachten Sie wie häufig Gabellänge und Gabelabstand verändert werden müssen und wie viel Zeit dafür benötigt wird. Auch das Bereitstellen, Montieren und Ablegen separater Gabelverlängerungen gehört zu diesem Vergleich.
Wenn zusätzliche Gabellänge die Verladung von einer Fahrzeugseite ermöglicht, verändern sich außerdem die notwendigen Fahrwege. Wie dieses Prinzip funktioniert, erläutert unser Beitrag zur Lkw Beladung und Entladung.

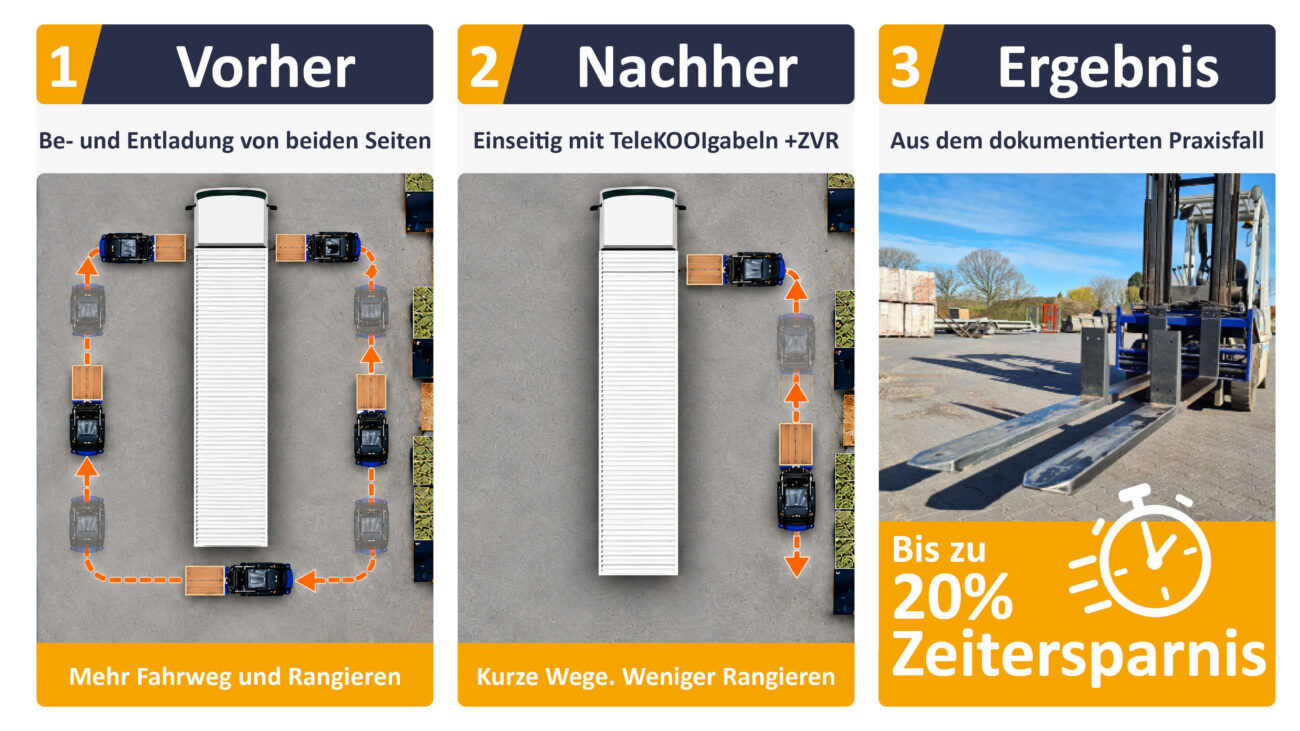

Ein dokumentiertes Beispiel liefert SedumExtra BV. Der Anbieter von Dachbegrünungssystemen setzt TeleKOOIgabeln mit ZVR ein. Durch die einseitige Be- und Entladung wurden dort bis zu 20 Prozent Zeitersparnis erreicht. Dieser Wert beschreibt den konkreten Verladeprozess bei SedumExtra; für andere Anwendungen ist der jeweilige Ablauf zu betrachten.
Diese Angaben helfen bei der Auswahl
Für eine konkrete Auslegung sind vor allem folgende Informationen hilfreich:
- Palettenmaße, Einfahröffnungen sowie der kleinste und größte benötigte Gabelabstand.
- Lastgewicht, Lastschwerpunkt und erforderliche Gabellänge beziehungsweise Reichweite.
- Staplermodell, Hubgerüst, Einsatzhöhe und hydraulische Ausstattung.
- Typische Arbeitsabläufe und Häufigkeit der Wechsel zwischen den Ladungsträgern.
Mit größerem Abstand der Last zum Stapler verändert sich die verfügbare Resttragfähigkeit. Eigengewicht und Vorbaumaß des Anbaugeräts sind ebenfalls zu berücksichtigen. Die endgültige Resttragfähigkeit der gewählten Kombination muss der Staplerlieferant bestätigen.
Den Unterschied in der KOOI Challenge ausprobieren
Wie viel Fahrweg steckt in drei Paletten? Probieren Sie es in unserer KOOI®Challenge: Erledigen Sie dieselbe Aufgabe zunächst mit Standardgabeln und anschließend mit TeleKOOIgabeln. Vergleichen Sie die notwendigen Fahrwege und nutzen Sie das Ergebnis als Einstieg ins nächste Kundengespräch.
