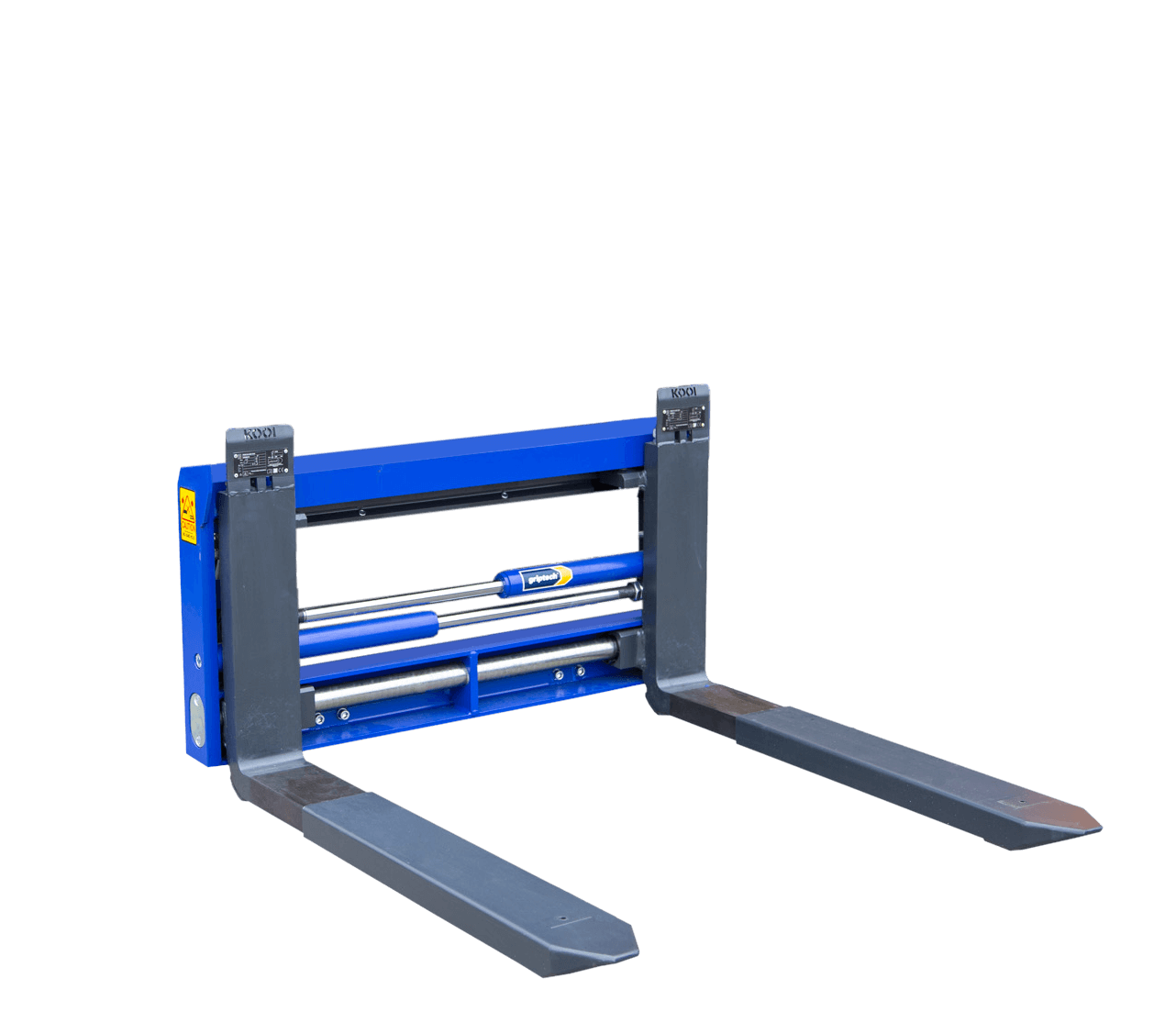

TeleKOOIgabeln mit wellengeführter Zinkenverstellung ZVR – Ausführung mit oder ohne integriertem Seitenschub
|
||||||||||
|
Baureihe |
Länge L/K mm |
Tragfähigkeit kg bei LSP mm |
ISO/FEM |
Breite F mm |
Omin-Omax mm |
Querschnitt D1/D2xS mm |
C mm |
V mm |
ESP1/ESP2 mm |
Eig. Gew. kg |
|
RG2 20/ZVR 20 |
1200/850 |
2000/600 |
II |
1050 |
380-1000 |
131/139×57 |
45 |
92 |
340/470 |
270 |
|
RG2 20/ZVR 20 |
1300/950* |
2000/600 |
II |
1050 |
380-1000 |
131/139×57 |
45 |
92 |
360/495 |
280 |
|
RG4 25/ZVR 25 |
1200/850 |
2500/600 |
II |
1150 |
380-1100 |
161/169×57 |
45 |
92 |
350/485 |
305 |
|
RG4 25/ZVR 25 |
1300/950* |
2500/600 |
II |
1150 |
380-1100 |
161/169×57 |
45 |
92 |
370/500 |
320 |
|
RG4 35/ZVR 35 |
1200/850 |
3500/600 |
III |
1200 |
390-1140 |
161/169×57 |
45 |
97 |
330/450 |
385 |
|
RG4 35/ZVR 35 |
1300/950* |
3500/600 |
III |
1200 |
390-1140 |
161/169×57 |
45 |
97 |
355/480 |
405 |
|
RG4 45/ZVR 40 |
1200/850 |
4000/600 |
III |
1300 |
390-1240 |
161/169×57 |
45 |
107 |
320/415 |
455 |
|
RG4 45/ZVR 40 |
1300/950* |
4000/600 |
III |
1300 |
390-1240 |
161/169×57 |
45 |
107 |
340/440 |
470 |
|
RG4 58/ZVR 50 |
1200/850 |
5000/600 |
III/IV |
1400 |
400-1330 |
161/169×62 |
50 |
120 |
270/380 |
490 |
|
RG4 58/ZVR 50 |
1300/950* |
5000/600 |
III/IV |
1400 |
400-1330 |
161/169×62 |
50 |
120 |
300/415 |
520 |
|
RG4 58/ZVR 60 |
1250/900* |
5800/600 |
IV |
1500 |
400-1430 |
161/169×62 |
50 |
125 |
260/340 |
540 |
|
RG4 58/ZVR 60 |
1350/1000 |
5800/600 |
IV |
1500 |
400-1430 |
161/169×62 |
50 |
125 |
290/360 |
560 |
|
RG4 77/ZVR 80 |
1250/900* |
7700/600 |
IV |
1800 |
500-1730 |
215/227×68 |
50 |
140 |
270/380 |
850 |
|
RG4 77/ZVR 80 |
1350/1000 |
7700/600 |
IV |
1800 |
500-1730 |
215/227×68 |
50 |
140 |
295/420 |
875 |
|
RG4 105/ZVRI 100 |
1250/900* |
10.000/600 |
int. |
2000 |
570-1820 |
215/227×76 |
60 |
180 |
300/360 |
1175 |
|
RG4 105/ZVRI 100 |
1350/1000 |
10.000/600 |
int. |
2000 |
570-1820 |
215/227×76 |
60 |
180 |
320/395 |
1210 |
- * Gabellänge geeignet für die einseitige LKW Be- und Entladung
- Baureihe -SV: Seitenschub integriert über die Verstellzylinder. Kein Seitenschub bei Omin und Omax
- Baureihe -SV: 3 hydr. Funktionen ohne Magnetventil. 2 hydr. und 1 elektr. Funktion mit Magnetventil
- Abweichende Baubreiten und Öffnungsbereiche oder eine im Hubgerüst integrierte Ausführung auf Anfrage
- Auf Anfrage auch mit Teleskopgabeln Baureihe RGN2, RGE2 oder TFG2 lieferbar.
Richtwerte für Resttragfähigkeit der Gabelstapler |
|||||||||||
|
Teleskopg./Zinkenverst. |
RG2/ |
RG4/ |
RG4/ |
RG4/ |
RG4/ |
RG4/ |
RG4/ |
RG4/ |
RG4/ |
RG4/ |
|
|
ZVR-S |
|
ZVR 20 |
ZVR 25 |
ZVR 25 |
ZVR 35 |
ZVR 35 |
ZVR 40 |
ZVR 50 |
ZVR 60 |
ZVR 80 |
ZVR 80 |
|
Tragf. Stapler |
kg |
1800 |
2000 |
2500 |
3000 |
3500 |
4000 |
4500 |
5000 |
6000 |
7000 |
|
X (angenommen) |
mm |
375 |
450 |
450 |
450 |
500 |
500 |
560 |
560 |
650 |
650 |
|
LSP = 600 mm |
kg |
1300 |
1500 |
1925 |
2325 |
2750 |
3150 |
3575 |
4350 |
5000 |
6000 |
|
LSP = 800 mm |
kg |
1100 |
1275 |
1625 |
1975 |
2350 |
2700 |
3050 |
3750 |
4350 |
5250 |
|
LSP = 1200 mm |
kg |
850 |
970 |
1250 |
1500 |
1825 |
2100 |
2400 |
2900 |
3450 |
4150 |
|
LSP = 1450 mm |
kg |
700 |
850 |
1090 |
1325 |
1600 |
1840 |
2125 |
(2575) |
3050 |
3650 |
|
LSP = 1650 mm |
kg |
650 |
770 |
950 |
1200 |
(1300) |
1650 |
1925 |
(2300) |
2825 |
3350 |
Die endgültige Resttragfähigkeit des Gabelstaplers kann nur vom Gabelstaplerlieferanten bestätigt werden.
TeleKOOIgabeln mit wellengeführter Zinkenverstellung ZVR – Ausführung mit separatem Seitenschub |
||||||||||
|
Baureihe |
Länge L/K mm |
Tragfähigkeit kg bei LSP mm |
ISO/FEM |
Breite F mm |
Omin-Omax mm |
Querschnitt D1/D2xS mm |
C mm |
V mm |
ESP1/ESP2 mm |
Eig. Gew. kg |
|
RG2 20/ZVR 20 |
1200/850-S |
2000/600 |
II |
1050 |
380-1000 |
131/139×57 |
45 |
97 |
305/420 |
325 |
|
RG2 20/ZVR 20 |
1300/950-S* |
2000/600 |
II |
1050 |
380-1000 |
131/139×57 |
45 |
97 |
320/445 |
340 |
|
RG4 25/ZVR 25 |
1200/850-S |
2500/600 |
II |
1150 |
380-1100 |
161/169×57 |
45 |
97 |
320/430 |
345 |
|
RG4 25/ZVR 25 |
1300/950-S* |
2500/600 |
II |
1150 |
380-1100 |
161/169×57 |
45 |
97 |
335/460 |
360 |
|
RG4 35/ZVR 35 |
1200/850-S |
3500/600 |
III |
1200 |
390-1140 |
161/169×57 |
45 |
102 |
300/440 |
390 |
|
RG4 35/ZVR 35 |
1300/950-S* |
3500/600 |
III |
1200 |
390-1140 |
161/169×57 |
45 |
102 |
325/465 |
420 |
|
RG4 45/ZVR 40 |
1200/850-S |
4000/600 |
III |
1300 |
390-1240 |
161/169×57 |
45 |
107 |
310/460 |
455 |
|
RG4 45/ZVR 40 |
1300/950-S* |
4000/600 |
III |
1300 |
390-1240 |
161/169×57 |
45 |
107 |
325/485 |
470 |
|
RG4 58/ZVR 50 |
1200/850-S |
5000/600 |
III/IV |
1400 |
400-1330 |
161/169×62 |
50 |
125 |
290/410 |
540 |
|
RG4 58/ZVR 50 |
1300/950-S* |
5000/600 |
III/IV |
1400 |
400-1330 |
161/169×62 |
50 |
120 |
310/435 |
565 |
|
RG4 58/ZVR 60 |
1250/900-S* |
5800/600 |
IV |
1500 |
400-1430 |
161/169×62 |
50 |
140 |
260/370 |
615 |
|
RG4 58/ZVR 60 |
1350/1000-S |
5800/600 |
IV |
1500 |
400-1430 |
161/169×62 |
50 |
140 |
280/385 |
640 |
|
RG4 77/ZVR 80 |
1250/900-S* |
7700/600 |
IV |
1700 |
400-1630 |
215/227×68 |
50 |
141 |
270/360 |
790 |
|
RG4 77/ZVR 80 |
1350/1000-S |
7000/600 |
IV |
1700 |
400-1630 |
215/227×68 |
50 |
141 |
305/406 |
820 |
|
RG4 77/ZVR 80 |
1250/900-S* |
7700/600 |
IV |
2000 |
500-1930 |
215/227×68 |
50 |
146 |
270/380 |
850 |
|
RG4 77/ZVR 80 |
1350/1000-S |
7700/600 |
IV |
2000 |
500-1930 |
215/227×68 |
50 |
146 |
380/409 |
870 |
- * Gabellänge geeignet für die einseitige LKW Be- und Entladung
- Baureihe -S: Seitenschub separat; 100 mm nach links und 100 mm nach rechts bzw. 125 mm ab 5t./FEM IV
- Abweichende Baubreiten und Öffnungsbereiche oder eine im Hubgerüst integrierte Aufhängung (ZVRI) auf Anfrage
- 3 hydr. Funktionen ohne Magnetventil. 2 hydr. und 1 elektr. Funktion mit Magnetventil
- Auf Anfrage auch mit Teleskopgabeln Baureihe RGN2, RGE2 oder TFG2 lieferbar
Richtwerte für Resttragfähigkeit der Gabelstapler |
|||||||||
|
Teleskopg./Zinkenverst. |
RG2/ |
RG4/ |
RG4/ |
RG4/ |
RG4/ |
RG4/ |
RG4/ |
RG4/ |
|
|
ZVR-S |
|
ZVR 20 |
ZVR 25 |
ZVR 25 |
ZVR 35 |
ZVR 35 |
ZVR 40 |
ZVR 50 |
ZVR 60 |
|
Tragf. Stapler |
kg |
1800 |
2000 |
2500 |
3000 |
3500 |
4000 |
4500 |
5000 |
|
X (angenommen) |
mm |
375 |
450 |
450 |
450 |
500 |
500 |
560 |
560 |
|
LSP = 600 mm |
kg |
1300 |
1475 |
1900 |
2300 |
2725 |
3125 |
3500 |
4250 |
|
LSP = 800 mm |
kg |
1100 |
1250 |
1600 |
1940 |
2325 |
2650 |
3000 |
3650 |
|
LSP = 1200 mm |
kg |
825 |
950 |
1225 |
1480 |
1800 |
2050 |
2350 |
2825 |
|
LSP = 1450 mm |
kg |
675 |
825 |
1070 |
1300 |
1575 |
1800 |
2070 |
2525 |
|
LSP = 1650 mm |
kg |
625 |
750 |
925 |
1175 |
(1300) |
1625 |
1875 |
2300 |
Die endgültige Resttragfähigkeit des Gabelstaplers kann nur vom Gabelstaplerlieferanten bestätigt werden.
