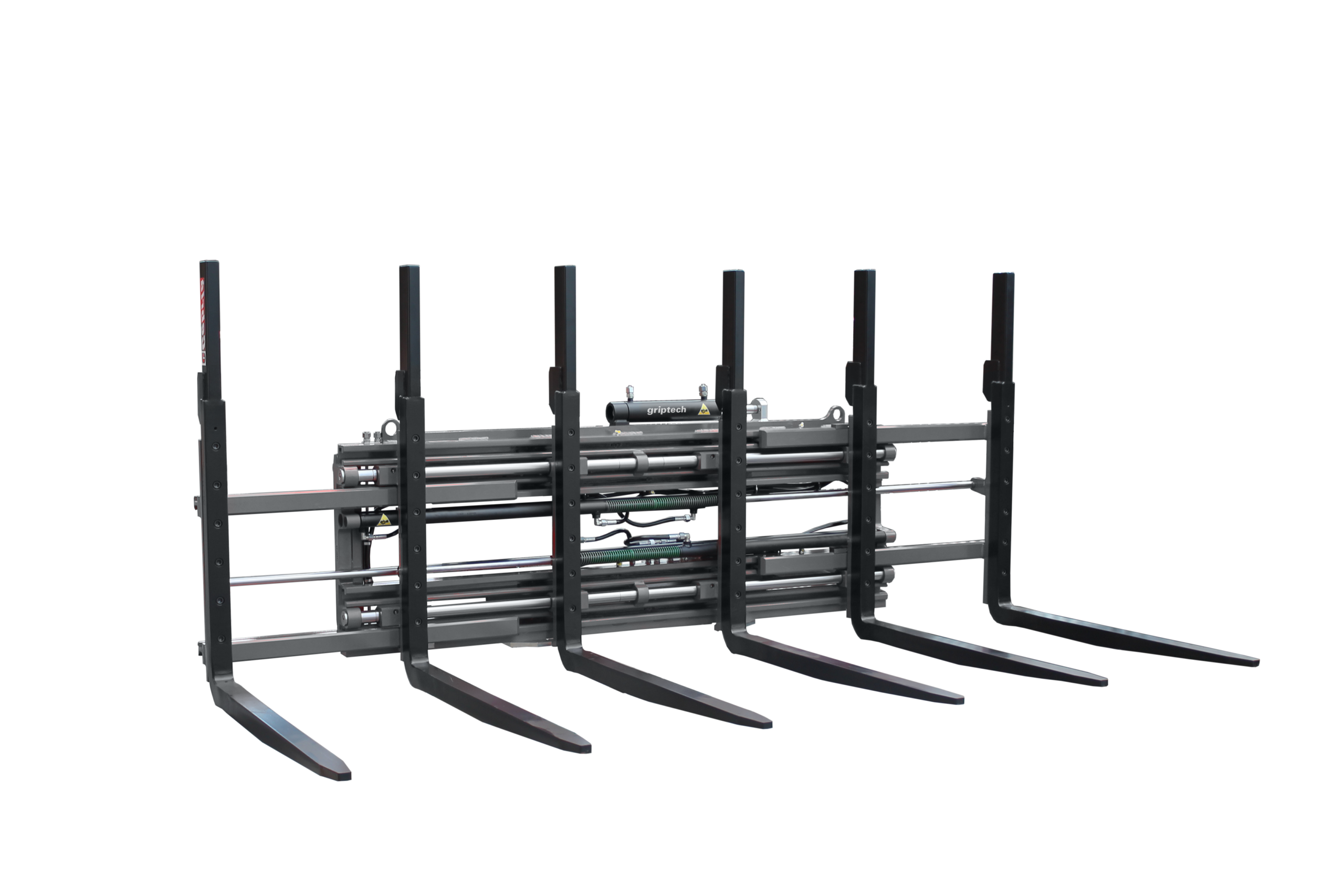

Mehrfachpalettengabel GDQ

Mehrfachpalettengabel für 1-2-3 Paletten

Mehrfachpalettengabel für den Transport von einer, zwei oder drei Paletten. Hervorragende Sichtverhältnisse durch die Klammer. Separater Seitenschub unabhängig von der Gabelstellung. Geschraubte Gabeln mit zusätzlicher Verschleißzone.
Optimaler Gleichlauf der Zinken durch eingebautes Mengenteiler-Ventil. Jedes Gabelzinkenpaar wird über hochfeste, optimal integrierte Druckfedern auseinandergehalten. Schlankes Lastschutzgitter im Übergang zum Zinkenrücken durch Knotenbleche verstärkt für optimale Sicht auf die Gabelspitzen. Führungskonstruktion aus stabilen T- bzw. C-Profilen, die für beste Stabilität sorgen. Die robuste Konstruktion ist ein Garant für lange Betriebszeiten bei sehr langen Serviceintervallen und geringsten Wartungsaufwand.

Kombinieren Sie Ihr Anbaugerät mit einem hydraulischen Wiegesystem von Griptech. Für eine bessere Sicht und höhere Betriebssicherheit empfehlen wir Ihnen ein Orlaco Kamerasystem.

Mehrfachpalettengabel GDQ

Entdecken Sie die vielfältigen Vorteile, Funktionen, technischen Spezifikationen und Auswahlmöglichkeiten.

Datenblatt herunterladen

Mehrfachpalettengabel GDQ für 1-2-3 Paletten
Baureihe	Tragfähigkeit in kg bei LSP mm	ISO/FEM	Breite F mm	Omin-Omax mm	A3 mm	W mm	Querschnitt DxS mm	V mm	ESP mm	Gewicht kg
*Mehrfachpalettengabel 1-2-3 für EUROPALETTEN 1200-800() (L=1150 mm, H=1250 mm)**
GDQ20J179C.115	2000/600	II	1700	560-2400	570	510	60-50	172	232	708
GDQ30J179E.115	3000/600	III	1700	560-2400	570	510	60-50	167	228	713
GDQ36J179E.115	3600/600	III	1700	560-2400	570	510	60-60	167	249	767
*Mehrfachpalettengabel 1-2-3 für das Palettenmaß 1200-1000() (L=1150 mm, H=1250 mm)**
GDQ30J199E.115	3000/600	III	1900	620-2700	620	620	60-60	167	240	890
GDQ30J209E.115	3000/600	III	2000	660-2900	660	660	60-50	167	216	785
GDQ36J209E.115	3600/600	III	2000	660-2900	660	660	60-60	175	223	806
*Dreifach-Positionierer für EUROPALETTEN 1000-1200() (L=1000 mm, H=1200 mm)**
GDQ30J229E.100	3000/600	III	2200	660-3120	680	620	60-50	167	190	765
GDQ36J229E.100	3600/600	III	2200	660-3120	680	620	60-50	167	209	755

Seitenschub separat 100+100 mm bei ISO-2, 125-125 mm bei ISO-3
angeschraubte Gabeln
(*) Die Aufnahmeseite der Palette ist durch die zweite Ziffer gekennzeichnet
Lackierung Grundrahmen grau (RAL 7021), Gabelzinken und Gleitarme schwarz (RAL 9005)
