Kistendrehgerät KIK 360°

endlos drehbar in beide Richtungen

Griptech Kistendrehgeräte sind für das Entleeren von Kisten und Behältern in der Landwirtschaft und für leichte, durchaus auch dauerhafte Industrieeinsätze geeignet. Die unten geschlossenen Kisten werden mit dem seitlichen Freisicht-Stützarm gegen Verrutschen gesichert (Klapparm kann je nach bevorzugter Drehrichtung umgesetzt werden). Die Baureihe KIK besitzt einen direkten Schneckenwellenantrieb an einem hochwertigen Drehkranz.

Merkmale:

Große Durchsicht
Gewicht und Vorbaumaß reduziert
Robuster Klapparm mit automatischer Fixierung in offener bzw. geschlossener Position
Manuelle Verstellung für Kisten bis 1600 mm breit
Optional mit hydraulischem Top-Arm

Kistendrehgerät KIK 360°

Entdecken Sie die vielfältigen Vorteile, Funktionen, technischen Spezifikationen und Auswahlmöglichkeiten.

Datenblatt herunterladen

Kistendrehgeräte KIK 360° mit seitlichem Stützarm, ohne Seitenschub
Baureihe	Tragf. in kg bei LSP 500 mm	ISO/FEM	B mm	H mm	C mm	V mm	ESP1/ESP2 mm	Gewicht kg
KIK 25-360	2500	II	1000	710	257	147	120/210	260
KIK 32-360	3200	III	1200	810	265	167	125/165	365

Kistendrehgeräte KIK 360° mit seitlichem Stützarm, mit sep. Seitenschub
Baureihe	Tragf. in kg bei LSP 500 mm	ISO/FEM	B mm	H mm	C mm	V mm	ESP1/ESP2 mm	Gewicht kg
KIK 25-360	2500	II	1000	710	257	162	120/150	315
KIK 32-360	3200	III	1200	810	265	182	100/135	435

BEMERKUNGEN

Arm in 4 Breitepositionen einstellbar für Kisten von 1050 bis 1600 mm Breite
Stärke Klapparm 70 mm
Lieferung ohne Gabelzinken
Minimale Kistenhöhe 850 mm bei FEM 2A bzw. 950 mm bei FEM 3A
Bei der Baureihe KIK 25 darf der Originalgabelträger maximal 1150 mm breit sein
Standard Lackierung Grundkörper blau (RAL 5002), Stützarm orange (RAL 2000)

OPTIONEN

Minderpreis bei festem Einsteckarm
Mehrpreis Schnellwechselhaken unten
Fester Top-Arm und abweichende Aufhängungen und Ausführungen

Richtwerte für Resttragfähigkeit der Gabelstapler
Drehgerät KIK		KIK 25	KIK 25	KIK 25	KIK 25	KIK 32	KIK 32
Tragf. Stapler	kg	1500	1800	2000	2500	3000	3500
X (angenommen)	mm	350	450	450	450	450	500
LSP = 500 mm	kg	1125	1400	1560	2000	2340	2770
LSP = 600 mm	kg	1025	1275	1425	1825	2150	2540
LSP = 700 mm	kg	925	1170	1320	1675	1975	2325

Die endgültige Resttragfähigkeit und seitliche Stabilität des Gabelstaplers kann nur vom Gabelstaplerlieferanten bestätigt werden.
Wenn mit separatem Seitenschub ca. 3% niedriger.

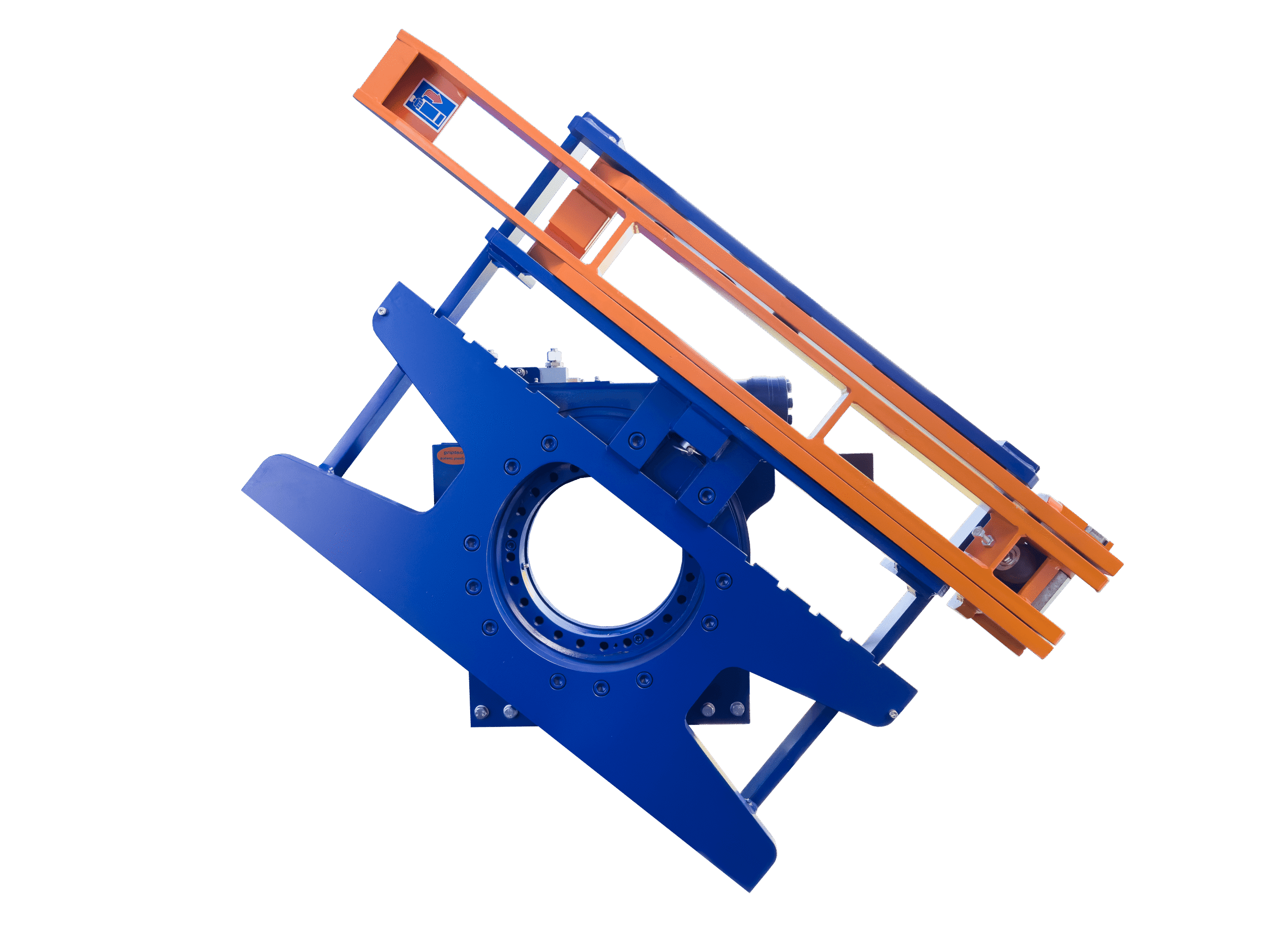

Kistendrehgerät KIK 360° mit eingeklapptem Stützarm

Click to enlarge

Back to products

Kategorien: Anbaugeräte für Gabelstapler, Kistendrehgeräte und Drehgeräte

Beschreibung
MERKMALE KISTENDREHGERÄT 360° MIT SEITLICHEM STÜTZARM

Beschreibung

Kistendrehgeräte KIK 360° mit seitlichem Stützarm, ohne Seitenschub
Baureihe	Tragf. in kg bei LSP 500 mm	ISO/FEM	B mm	H mm	C mm	V mm	ESP1/ESP2 mm	Gewicht kg
KIK 25-360	2500	II	1000	710	257	147	120/210	260
KIK 32-360	3200	III	1200	810	265	167	125/165	365

Kistendrehgeräte KIK 360° mit seitlichem Stützarm, mit sep. Seitenschub
Baureihe	Tragf. in kg bei LSP 500 mm	ISO/FEM	B mm	H mm	C mm	V mm	ESP1/ESP2 mm	Gewicht kg
KIK 25-360	2500	II	1000	710	257	162	120/150	315
KIK 32-360	3200	III	1200	810	265	182	100/135	435

Richtwerte für Resttragfähigkeit der Gabelstapler
Drehgerät KIK		KIK 25	KIK 25	KIK 25	KIK 25	KIK 32	KIK 32
Tragf. Stapler	kg	1500	1800	2000	2500	3000	3500
X (angenommen)	mm	350	450	450	450	450	500
LSP = 500 mm	kg	1125	1400	1560	2000	2340	2770
LSP = 600 mm	kg	1025	1275	1425	1825	2150	2540
LSP = 700 mm	kg	925	1170	1320	1675	1975	2325

MERKMALE KISTENDREHGERÄT 360° MIT SEITLICHEM STÜTZARM

Ausführung mit hydraulischem Top Arm

Robustes Drehgelenk

Separater Seitenschub
